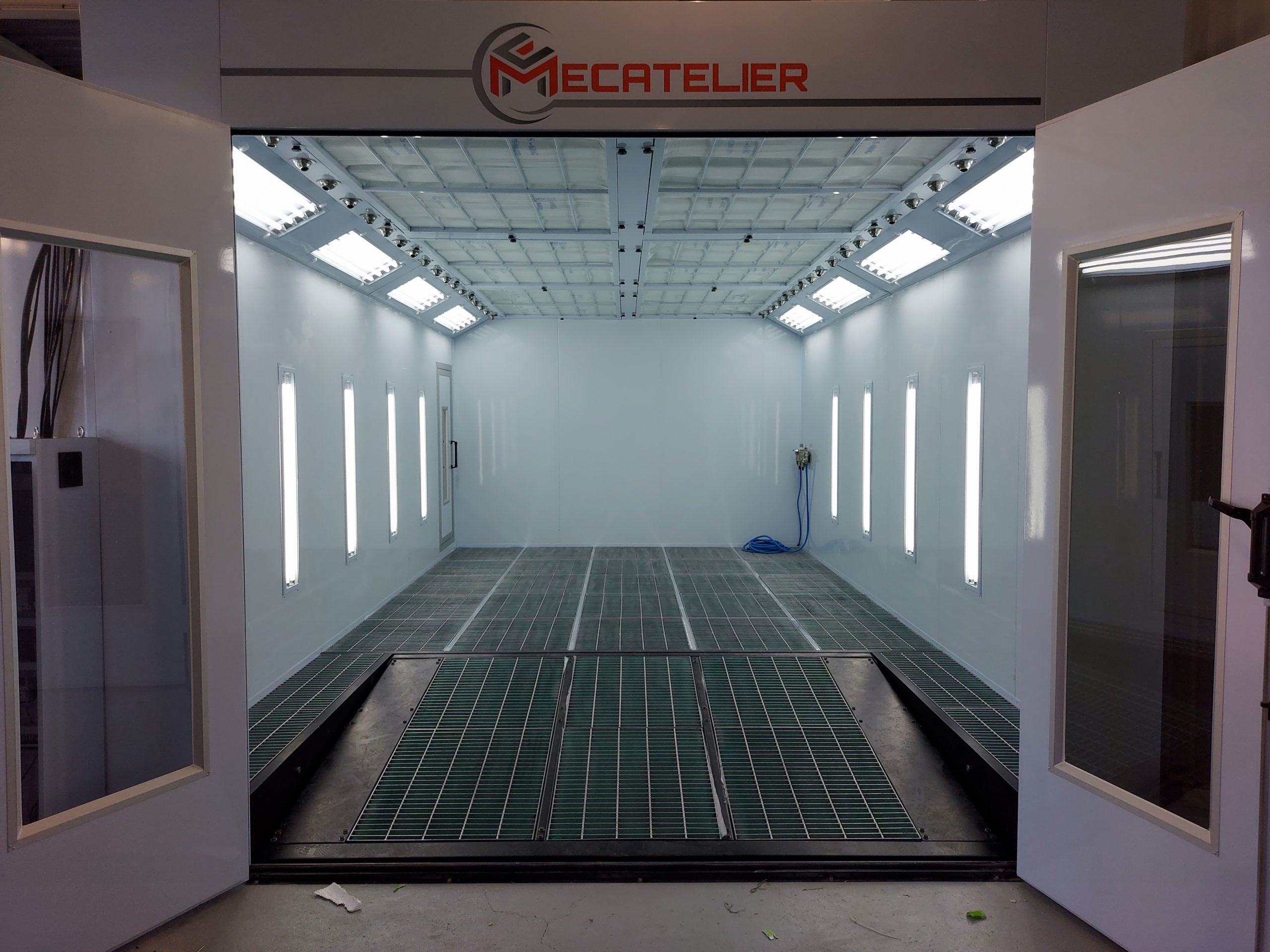

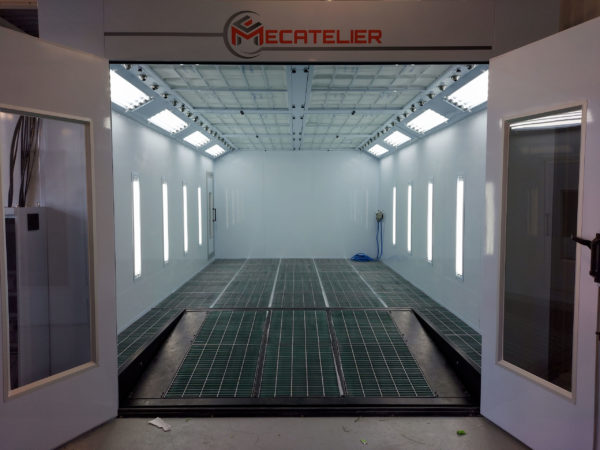

Cabine de Peinture Automobile | Carrosserie

Modèle : Evolutive 7
Avec ou sans génie civil
Dimensions internes : 7.9 x 4 x 2.8m
Dimensions externes : 6 x 5.6 x 3.2m
Débit d’air : 25 000 m³/h
Eclairage plafonnier LED inclus.
Eclairage latéral LED inclus.
Rampe de suspension inclus.
Livraison incluse.
Manuel et plan d’installation inclus.
Assistance par vidéo illimité.
Garantie 1 an.

Options :
Installation
Rampe pneumatique
Laboratoire : 3 x 2,5 x 2,2m
Extensions de garantie 5 ans
Service de maintenance tout inclus



La cabine de peinture automobile Mecatelier a été pensée pour toutes les applications de peinture nécessaires en carrosserie.

Elle vous offrira les conditions optimales pour un confort de travail exceptionnel et un résultat irréprochable. Son puissant système d’aération et de filtration en font un environnement sûr et permet de travailler confortablement. Le flux d’air empêche la formation de brouillard et votre vision ne sera jamais parasitée, vous obtiendrez donc toujours un résultat impeccable.
Son éclairage à néons LED permet de reproduire une lumière similaire à celle du jour tout en consommant nettement moins d’énergie qu’un éclairage traditionnel.

Avantages :

  • Entretien facile (les différents composants à remplacer ou à inspecter sont aisément accessibles)
  • Economie d’énergie importante grâce aux différentes fonctions d’économies d’énergie
  • Moteurs centrifuges silencieux à double entrée avec ou sans courroies.
  • Tableau de commande de mise sous tension avec différentes fonctionnalités d’alarme dont l’obstruction des filtres.
  • 100% Personnalisable (Dimensions, ventilation, filtration, couleur, tableau de commande bouton/écran, ajout d’inverter/convertisseur, ajout de convoyeur)

Tous nos modèles sont personnalisables selon vos besoins, pour de plus amples informations ou pour un devis gratuit, contactez-nous :
– via le formulaire en bas de page de cette page
– par téléphone
– par notre page de contact (Recommandé pour un premier contact)
– via notre page facebook

Certifications :



Cabine de peinture auto

La cabine de peinture automobile Mecatelier est conçue spécialement pour la peinture automobile et a été pensée pour performer lors de l'application de peinture à l'eau grâce à son système de circulation de l'air. Economisez de l'énergie et du temps avec les cabines de peinture Mecatelier.

Optimisée pour la peinture à l'eau

De nos jours, la peinture à l'eau est la peinture la plus répandue quand il s'agit de carrosserie, c'est pourquoi nous installons un système de Ventury qui vous permet de gagner non seulement du temps dans votre process, mais aussi de l'argent, en vous faisant utiliser moins d'énergie dans le processus de séchage de la peinture.

Une cabine de peinture automobile versatile

Pour certains véhicules, notamment les ancêtres, la peinture à l'huile est alors de rigueur. La cabine de peinture automobile Mecatelier vous permet également de travailler avec ce genre de peinture, que ce soit de manière occasionnelle ou qu'il  s'agisse de votre activité principale. Pour plus d'informations, complétez notre formulaire de contact ou demandez directement votre devis gratuit en ligne.

Retrouvez plus d'informations sur notre cabine de peinture auto ici.

Vous souhaitez être conseillé gratuitement pour votre cabine de peinture auto?

Mecatelier est une entreprise qui se concentre essentiellement sur le client et ses attentes. Notre mission est de vous offrir
un service homogène et sur mesure à partir de votre demande initiale jusqu'à la mise en service de votre système, ce, avec
le soutien notre équipe expérimentée.
Afin de réussir à transposer vos souhaits à la réalité, nous prenons le temps de détailler votre processus et vos objectifs. En
étroite collaboration avec vous, dès le départ, nous vous proposons des conseils d'experts dans le but de rationaliser les flux
de travail et d'atteindre des débits optimaux.

De nombreux facteurs sont à prendre en considération aux stades initiaux tels que ;

  • Taille et forme du bâtiment ;
  • Exigences commerciales des clients ;
  • Flux de travail optimal ;
  • Budget d'équipement ;
  • Exigences législatives ;
  • Efficacité énergétique.

Tous nos modèles sont personnalisables selon vos besoins, pour plus d'informations, complétez le formulaire de contact ou demandez votre devis gratuit en ligne.

Informations complémentaires

Dimensions extérieures

7010 x 6270 x 3810mm

Dimensions intérieures

6900 x 4000 x 2800mm

Fondations

Avec base métallique, Sans base métallique

Info fondations sans base

Structure autoportante fixée au sol, l'extraction de l'air de la cabine se fait par le panneau du fond, les filtres sont disposés en bas de ces panneaux.

Info fondations avec base métallique

Fondations entièrement métalliques, grille complète, capacité des grilles : 700 KG/roue. (Option: élévateur hydraulique de type cisaille encastré dans la grille, modèle 506, dont le poids de levage maximum est de 3500KG).

Base métallique

350 mm de hauteur, cette configuration offre d'excellentes performances.

Rampes

2 unités, taille respective : 2000x1000mm, construction en plaque de diamant.
(Rampes pneumatiques à l'intérieur de la cabine disponibles sur demande)

Panneaux latéraux

Composé de laine de roche d'isolation ignifuge de haute qualité, épaisseur: 50mm.

Panneaux du toit

Les plaques du toit sont en acier galvanisé à forme souple.

Portes d'entrée

Porte avec cadre en acier, taille : 3100 x 2700 mm, fenêtre en verre trempé.

Porte de service

1 pièce, taille: 800 x 2000 mm, fenêtre d'observation en verre trempé.

Lampes du plafond

8 unités, 4 x 18w/ unité, blocs équipés de néons LED (économie d'énergie conséquente), vitre en verre trempé, accessibles de l'extérieur (ATEX).

Lampes latérales

8 unités, 2 x 18w/unité, bloc équipés de néons LED (économie d'énergie conséquente), vitre en verre trempé, accessible de l'extérieur (ATEX).

Lumininosité

≥1000 LUX

Pré-filtres

Filtre à poche de qualité EU3, efficacité accrue.

Filtres du plafond

Equipé de filtres adhésifs à haute efficacité, capture toute particule à plus de 4μm, son taux de filtrage atteint 98%.

Filtres du sol

Filtres en fibre de verre, stop-peinture.

Filtres d'extraction

Filtre en fibre de verre, stop-peinture, filtre à charbon actif.

Intraction

Equipé d'un grand ventilateur turbo à turbine 1 x 7.5KW, moteur triphasé à 6 pôles,
380V, 50HZ (moteur SIEMENS en option).

Extraction

Equipé d'un grand ventilateur turbo à turbine 1 x 7.5KW, moteur triphasé à 6 pôles,
380V, 50HZ (moteur SIEMENS en option).

Capacité totale

25,000m³/h.

Vitesse de l'air

0,25-0,35 m/s en cabine chargée.

Système d'échange | peinture et cuisson

Electrovanne + contrôle du réglage de la pression par amortisseurs entraînés par vérin d'échange.

Réglage du flux d'air

Réglage d'air manuel pour ajuster à la pression de la cabine.

Manomètre

Oui.

Conduits

Tuyau d'admission d'air : 4 mètres ; tuyau d'échappement d'air: 6 mètres, tuyau d'échappement d'air avec chapeau anti-pluie.

Cheminée

Tuyau en acier inoxydable, 4 mètres.

Ventury

2 sets disposés au plafond, 1.5Kw/set, moteur centrifuge, permet un séchage plus rapide de la peinture en créant un flux d'air, réduit la charge statique de la cabine.

Echangeur de chaleur

Fait en acier inoxydable résistant à la chaleur, à haute efficacité, réchauffe l'air passant par les grilles.

Modèle du brûleur

Brûleurs diesel RIELLO RG5S, capacité de chauffage 260.000kcal/h.

Temps de chauffe

4-6 minutes (de 20 à 60ºС) en état de cuisson, cuisson max. 80°C.

Système de contrôle

Standard.

Composants éléctroniques

Les composants utilisés sont principalement issus des marques Siemens et Schneider Electronic.

Contrôleur API

Composants utilisés issus principalement de chez Siemens.

Fonctions

Peinture, peinture à chaud, cuisson, éclairage, interrupteur d'arrêt d'urgence, cuisson
réglage de l'heure, réglage de la température, indication d'alarme de surchauffe, délai de cuisson, protection d'arrêt, limiteur de température, alarme d'erreur de brûleur, erreur de moteur, alarme.

Puissance totale

16.5Kw

Tension

380V triphasé, 50Hz
